Cảm biến H24TD-5N1-5(T) + H24TD-5N1-5(R)

Cảm biến quang là gì?

Cảm biến quang (Photoelectric Sensor) là một thiết bị điện tử phát hiện sự hiện diện, vị trí hoặc chuyển động của một vật thể thông qua việc sử dụng tia sáng – thường là ánh sáng hồng ngoại. Khi một vật thể đi qua vùng chiếu sáng hoặc chắn tia sáng giữa bộ phát và bộ thu, cảm biến sẽ thay đổi tín hiệu đầu ra để báo hiệu sự có mặt hoặc vắng mặt của vật.

Cảm biến quang là một trong những loại cảm biến phổ biến nhất trong lĩnh vực tự động hóa công nghiệp, nhờ ưu điểm phản hồi nhanh, độ chính xác cao, không tiếp xúc trực tiếp và độ bền lâu dài.

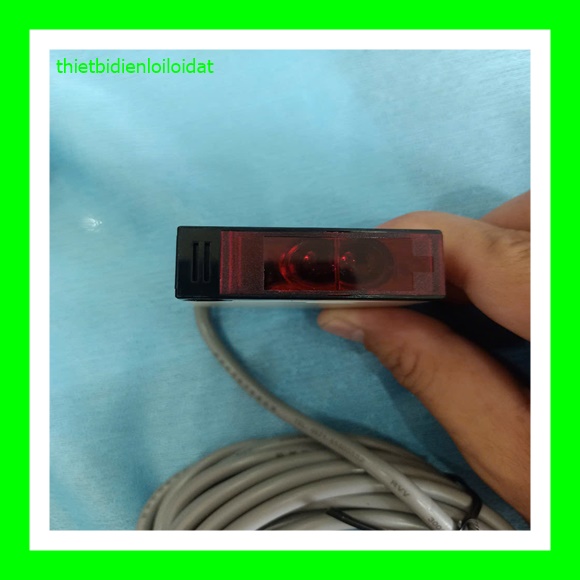

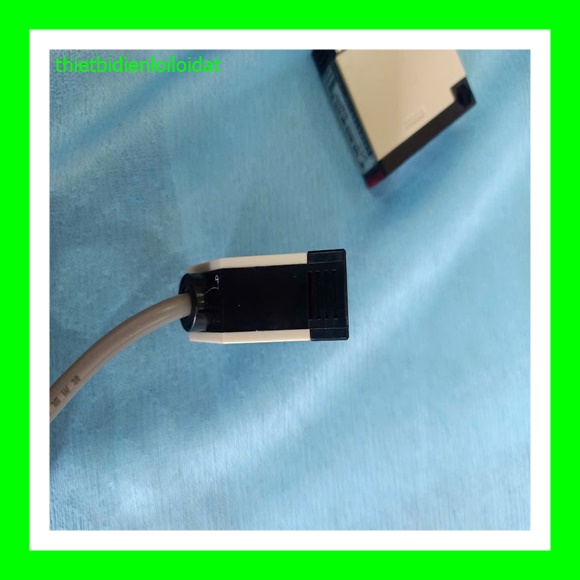

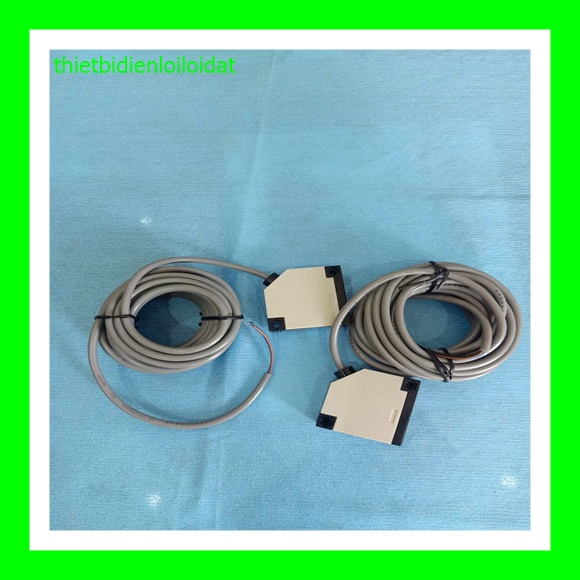

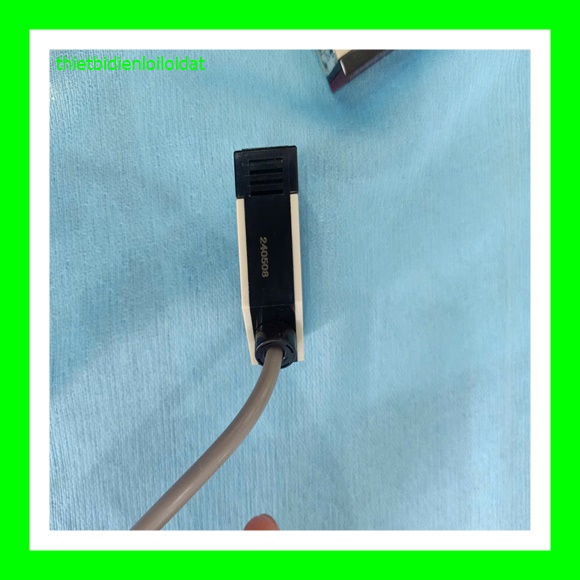

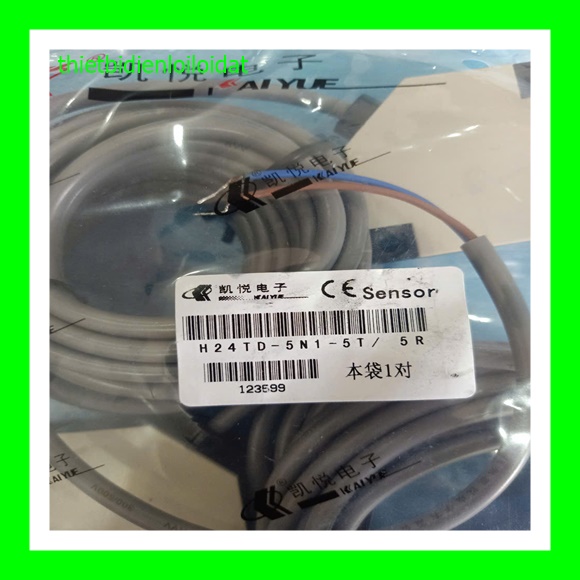

Cảm biến H24TD-5N1-5(T) + H24TD-5N1-5(R)

Bộ sản phẩm H24TD-5N1-5 là loại cảm biến quang thu phát riêng biệt (through-beam type), bao gồm:

• H24TD-5N1-5(T): Bộ phát tia sáng hồng ngoại (Transmitter)

• H24TD-5N1-5(R): Bộ thu tín hiệu ánh sáng (Receiver)

Khi có vật thể chắn ngang giữa hai đầu cảm biến, tín hiệu ánh sáng từ bộ phát không đến được bộ thu, cảm biến sẽ phát hiện sự thay đổi và xuất tín hiệu điện để điều khiển thiết bị khác như: rơ-le, PLC, còi báo, motor, v.v…

Nguyên lý hoạt động

1. Bộ phát (T) liên tục phát ra chùm tia hồng ngoại vô hình.

2. Bộ thu (R) nhận tín hiệu từ bộ phát trong điều kiện bình thường (không bị vật cản).

3. Khi có vật chắn ngang, chùm tia bị gián đoạn, bộ thu không nhận được ánh sáng → Cảm biến kích hoạt ngõ ra.

4. Tín hiệu đầu ra (NPN NO) được đưa vào thiết bị điều khiển (PLC, relay, v.v.) để xử lý.

Loại cảm biến thu phát riêng biệt như H24TD đặc biệt phù hợp cho các khoảng cách lớn (tối đa đến 5 mét), và có độ chính xác cao hơn các loại phản xạ gương hay cảm biến khuếch tán.

Thông số kĩ thuật của cảm biến

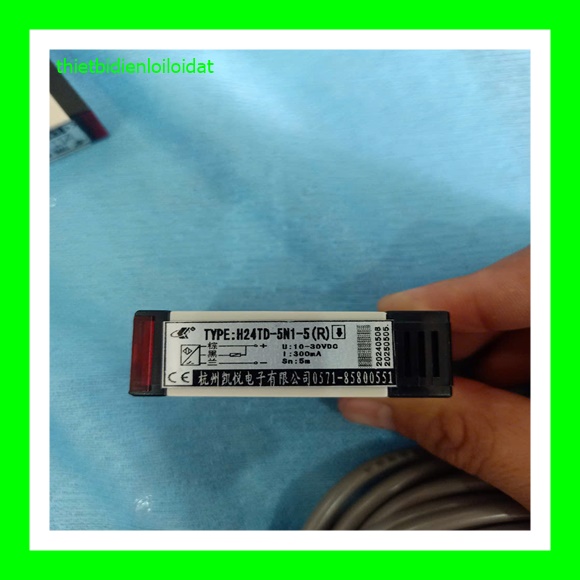

Model: H24TD-5N1-5(T) (Phát) + H24TD-5N1-5(R) (Thu)

Loại cảm biến: Quang thu phát độc lập (Through-beam)

Khoảng cách phát hiện: Tối đa 5 mét

Nguồn cấp: DC 12~24V (ổn định, chống nhiễu)

Ngõ ra: NPN – NO (Normally Open)

Tần số đáp ứng:  Nhanh (≤1ms)

Chất liệu vỏ: Nhựa ABS chống cháy, cách điện tốt

Nhiệt độ hoạt động: -10°C đến +60°C

Tiêu chuẩn bảo vệ:  IP65 (chống bụi, chống nước nhẹ)

Kích thước: 24 x 11 x 17.5 mm

Kiểu lắp đặt:  Gắn vít hoặc dán keo
